铝排管

【导言】：铝排管，主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库理想的蒸发器。本篇文档介绍铝排管的基础知识、特点等相关知识，让你深入了解铝排管。

一.铝排管简介

铝排管，主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库理想的蒸发器。铝排管传热系数在-40℃～0℃蒸发温度下K≈9～14w/m2℃,钢排管传热系数在-40℃～0℃蒸发温度下K≈8～13w/m2℃，为此同样冷库（负荷相同情况下），铝排管配置的蒸发面积小于钢排管。另外，从铝材成本及先进压铸工艺等综合成本看，铝排管单位面积价格高于钢排管但是铝排管性能大大高于钢排管，总体性价比铝排管要优于钢排管。

　　铝排管传热系数在-40℃～0℃蒸发温度下K≈9～14w/m2℃,钢排管传热系数在-40℃～0℃蒸发温度下K≈8～13w/m2℃，为此同样冷库（负荷相同情况下），铝排管配置的蒸发面积小于钢排管。另外，从铝材成本及先进压铸工艺等综合成本看，铝排管单位面积价格高于钢排管但是铝排管性能大大高于钢排管，总体性价比铝排管要优于钢排管。

---

二.冷库铝排主要特点

2.1导热能力好

铝合金具有优良的导热能力，制冷剂的蒸发温度和铝排外表面温差会减小，蒸发温度会增高，压缩机的能效比增加，能耗减少.

2.2结构特殊

铝合金翼片管的翼片与铝管平行，形成片状形状，成型的铝排将片状翼片管平行固定，组成了若干个平行通道，制冷系统工作时冷空气在通道内形成烟道效应，被加速下沉，对流加快，所以降温速度快，达到设定温度时压缩机停止运转，节省大量电能;

2.3设置好，效率高

铝排的投影面积和蒸发面积比可做到1:3或1:4，这样铝排可全部安装在冷库顶面上，这样一来，一可以使单位面积的换热能力比使用壁排效率更高更节能，二它有一定的蓄冷效果，压缩机工作时的频繁启动率降低，节省一定的电能消耗;

2.4重量轻，安装方便

铝排的重量与蒸发器面积比，是Ф38钢管六分之一左右，安装方便能节省大量结构投资，同时节省了生产结构部分的能源消耗;

2.5制冷剂用量少

铝排使用的翼片管是外翼片内螺纹结构，制冷剂的充注量会大大减少，能节省制冷剂费用，同时节省了制冷剂生产时的能源消耗。

2.6食品干耗少

铝排吊装于库顶，形成直冷式自然对流传热，使被冷却的食品干耗降至最少。食品的干耗在压缩机工作时加剧，停机时缓解,由于铝排降温速度特别快，压缩机工作时间缩短，停机时间长，所以用此铝排制作的冷库与传统冷排制作的冷库相比，食品干耗更少，食品保鲜效果更好，铝排上结霜也更少，从而使库内湿度适中，温度稳定，恒温恒湿效果好。

---

三.铝排蒸发器制冷量

铝排管，主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库使用的蒸发器。铝排管进出液部分使用高频电阻焊接铜铝接头，铝管厚2mm无下差，耐压4.5Mpa。铝排制冷量，K值≈10W/(m2·℃) [平均值] ，根据万博娱乐平台电脑版 规范，Q=K·A·Δt,实际配比过程中所取的温差Δt=10℃。考虑到冷库结霜问题，一般低温库铝排管按照下限90W/M2来计算，防止结霜过后冷量不够。高温库不结霜可按照上限140W/m2计算。

铝排的配置

计算设备负荷确定铝排换热面积

冷却设备负荷的计算：可以参考相关万博娱乐平台电脑版 手册，进行详细计算。公式如下

Qq= Q1 + PQ2+ Q3+ Q4

Qq —— 冷间冷却设备负荷，W；

Q1 —— 维护结构传热量，W；

Q2 —— 货物热量，W；

Q3 —— 通风换气热流量，W；

Q4 —— 操作热流量，W；

P——负荷系数。冷却间、冻结间P取1.3，其它冷间取1.0；

由以上公式代入已知技术参数，即可得出冷库冷却设备负荷值，即蒸发器需要提供的制冷量，大型冷库应严格按照以上计算过程。^[1]

---

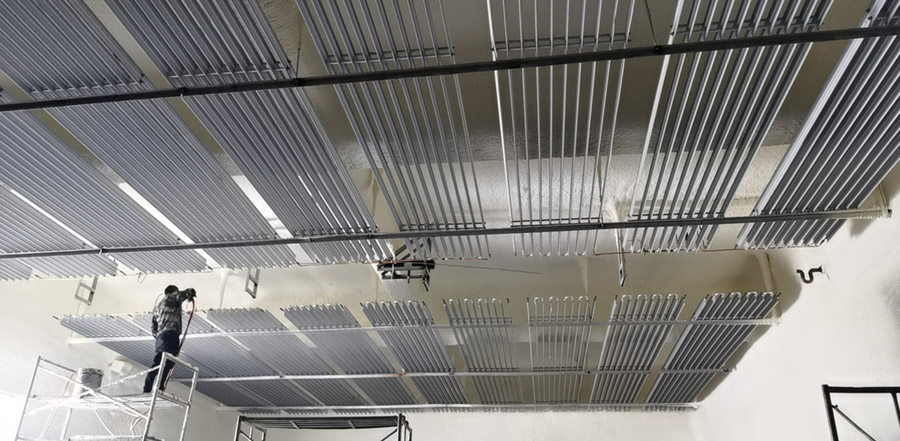

四.冷库铝排应用案例

---
